พร้อมกับโรงงานไดรเวอร์ EtherCat ระดับมืออาชีพ มันเป็นไดรเวอร์สเต็ปเปอร์บัส ethercat ชั้นนำสำหรับผู้ผลิตและจำหน่ายสเต็ปเปอร์มอเตอร์ nema34

คุณสมบัติของสินค้า

1. เทคโนโลยี MCU 32 บิตแบบทศนิยมใหม่

2.Auto -Tunning หลังจากเปิดเครื่อง

เอาต์พุตการแยกออปโตคัปเปลอร์ 3.4 แชนเนล

4. เทคโนโลยีการควบคุมกระแสแบบแปรผันช่วยลดความร้อนของมอเตอร์ได้อย่างมาก

อินพุตแยกออปโตคัปเปลอร์ 5.5 แชนเนล 2 ในนั้นเป็นอินพุตแยกออปโตคัปเปลอร์ความเร็วสูง

6.ความถี่ในการสื่อสารสูงถึง 100MHz

7.DIPs สามารถตั้งค่า 127 IPs หรือจัดสรร IP อัตโนมัติ

8.กระแสจะเปลี่ยนไปใน 2-8A ตามโหลด

9. ส่วนย่อยเริ่มต้นคือ 50,000 สามารถเปลี่ยนผ่านซอฟต์แวร์

10. การเคลื่อนไหวที่ราบรื่นและเสียงรบกวนต่ำเป็นพิเศษ

11. มอเตอร์ที่จับคู่สามารถเป็นสเต็ปเปอร์มอเตอร์วงเปิดขนาดเฟรม 57,60,86

พารามิเตอร์ผลิตภัณฑ์

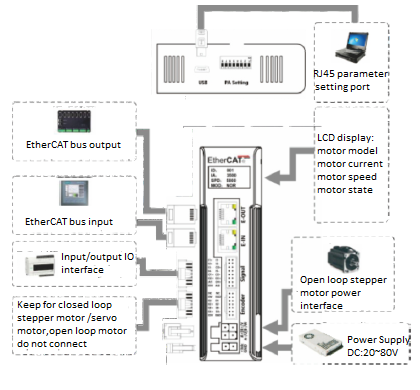

แผนภาพผลิตภัณฑ์

การตั้งค่าปัจจุบันของผลิตภัณฑ์

การตั้งค่าปัจจุบัน
ปัจจุบัน (สูงสุด)	ปัจจุบัน (RMS)	สว.1	SW2	สว.3
ค่าเริ่มต้น [2A]		บน	บน	บน
3.5A	2.5A	ปิด	บน	บน
4.5A	3.2A	บน	ปิด	บน
5.2A	3.7A	ปิด	ปิด	บน
5.8A	4.2A	บน	บน	ปิด
6.7A	4.8A	ปิด	บน	ปิด
7.7A	5.5A	บน	ปิด	ปิด
8.0A	6.0A	ปิด	ปิด	ปิด
เมื่อ SW1,SW2 และ SW3 ถูกตั้งค่าเป็นเปิด ผู้ใช้สามารถตั้งค่าความต้องการกระแสโดยซอฟต์แวร์ ค่าสูงสุดคือ 8A ความละเอียดคือ 0.1A หากไม่ได้ตั้งค่า กระแสเริ่มต้นคือ 2A

การตั้งค่าฟังก์ชั่น
หยุดการตั้งค่าปัจจุบัน
ปัจจุบัน		สว4
ครึ่ง		ปิด
เต็ม		บน
การตั้งค่าทิศทางมอเตอร์เริ่มต้น
ทิศทาง	SW5	สังเกต
ทวนเข็มนาฬิกา	ปิด	ทวนเข็มนาฬิกา
วว	บน	ตามเข็มนาฬิกา
ปรับการตั้งค่าเวลาตัวกรองให้เรียบ
กรองเซล	สว.6	สว.7	คำอธิบาย
ค่าเริ่มต้น【0ms】	บน	บน	เมื่อ SW6 และ SW7 ตั้งค่าเป็น ON ผู้ใช้สามารถตั้งเวลาตัวกรองผ่านซอฟต์แวร์ได้ ค่าที่สูงขึ้นสำหรับการตั้งค่าเวลาตัวกรองที่ราบรื่น ประสิทธิภาพที่ดีขึ้นสำหรับ ACC และความเร็วสูง ในขณะที่เอฟเฟกต์การแก้ไขจะอ่อนลง

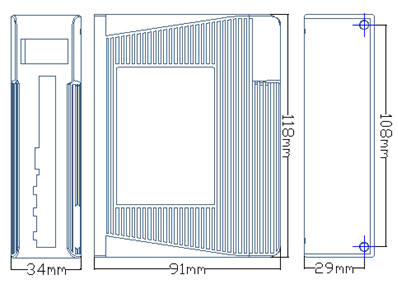

ขนาดสินค้า(หน่วย:มม.)

ป้ายกำกับยอดนิยม: ไดรเวอร์สเต็ปเปอร์บัส ethercat สำหรับสเต็ปเปอร์มอเตอร์ nema34, ผู้ผลิต, ผู้จัดจำหน่าย, โรงงาน

EtherCAT Bus Stepper Driver สำหรับ Nema34 Stepper Motor
