แนะนำผลิตภัณฑ์: ขับมอเตอร์ก้าวสามเฟสสำหรับเครื่องตัดเลเซอร์, ตู้

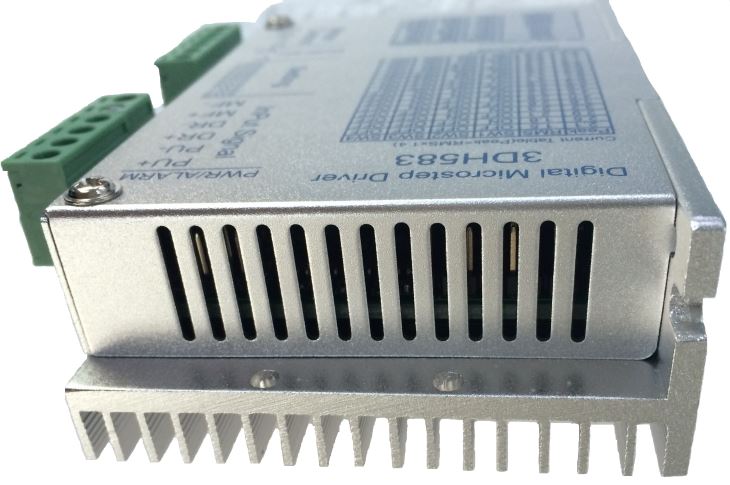

3DH583 เป็นไดรฟ์สเต็ปปิ้งดิจิตอลเต็มรูปแบบประสิทธิภาพสูงรุ่นใหม่ซึ่งใช้ 32 บิต DSP พร้อมอัลกอริธึมขั้นสูงช่วงเพาเวอร์ซัพพลายคือ DC20 ~ 50V มันสามารถขับเฟรม 42--86 มม. 3 เฟสมอเตอร์สเต็ปเสียงต่ำพิเศษและความราบรื่นสูงที่ความเร็วปานกลาง / ต่ำและแรงบิดสูงที่ความเร็วสูงซึ่งสามารถใช้กับการควบคุมความเร็วที่แตกต่างกัน นำมาใช้อย่างราบรื่นและถูกต้องในปัจจุบันเทคโนโลยีการควบคุมเวกเตอร์ไซน์ซึ่งทำให้มอเตอร์ความร้อนต่ำ
คุณสมบัติของสินค้า:
● DSP 32 บิตรุ่นใหม่
●เรียบดีเสียงรบกวนต่ำความร้อนต่ำ
●การตั้งค่าไมโครสเต็ปในตัว
●การตั้งค่าปัจจุบันในตัว
●กระแสคงที่สามารถตั้งค่าเป็น 50%
●อินพุตพัลส์ดิฟเฟอเรนเชียลที่แยกได้
●ความถี่การตอบสนองสูงถึง 300KHz
●มากกว่าแรงดันไฟฟ้าภายใต้แรงดันไฟฟ้ามากกว่าการป้องกันปัจจุบัน
การประยุกต์ใช้งาน
มันสามารถใช้ในเครื่องหลายชนิดเช่นเครื่องจ่าย เครื่องลอย, เครื่องติดฉลาก, เครื่องทางการแพทย์, เครื่องตัดเลเซอร์, หุ่นยนต์, เครื่องบัดกรีและอื่น ๆ , คุณสมบัติที่เป็นเอกลักษณ์ทำให้มันเป็นโซลูชั่นที่เหมาะสำหรับการใช้งานที่ต้องการเสียงรบกวนต่ำ, การสั่นสะเทือนต่ำ, ความร้อนต่ำและความแม่นยำสูง
มิติการติดตั้ง (หน่วย: มม.)
ฟังก์ชั่นสินค้า:
การตั้งค่าปัจจุบัน
กระแสสูงสุด A) | RMS ปัจจุบัน (A) | SW1 | SW2 | SW3 | SW4 |
2.1 | 1.5 | ปิด | ปิด | ปิด | ปิด |
2.5 | 1.8 | บน | ปิด | ปิด | ปิด |
2.9 | 2.1 | ปิด | บน | ปิด | ปิด |
3.2 | 2.3 | บน | บน | ปิด | ปิด |
3.6 | 2.6 | ปิด | ปิด | บน | ปิด |
4.0 | 2.9 | บน | ปิด | บน | ปิด |
4.5 | 3.2 | ปิด | บน | บน | ปิด |
4.9 | 3.5 | บน | บน | บน | ปิด |
5.3 | 3.8 | ปิด | ปิด | ปิด | บน |
5.7 | 4.1 | บน | ปิด | ปิด | บน |
6.2 | 4.4 | ปิด | บน | ปิด | บน |
6.4 | 4.6 | บน | บน | ปิด | บน |
6.9 | 4.9 | ปิด | ปิด | บน | บน |
7.3 | 5.2 | บน | ปิด | บน | บน |
7.7 | 5.5 | ปิด | บน | บน | บน |
8.3 | 5.9 | บน | บน | บน | บน |
SW5： OFF = ครึ่งปัจจุบัน
ON = เต็มปัจจุบัน

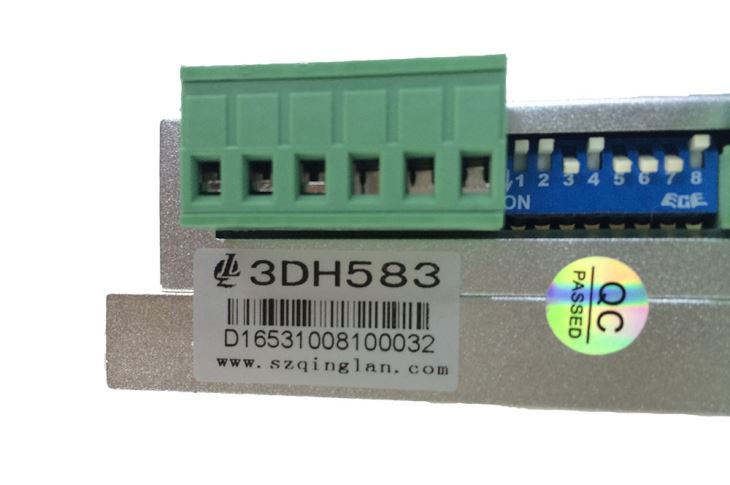

การตั้งค่า Microstep
Pul / รอบ | SW6 | SW7 | SW8 |
200 | บน | บน | บน |
400 | ปิด | บน | บน |
500 | บน | ปิด | บน |
1000 | ปิด | ปิด | บน |
2000 | บน | บน | ปิด |
4000 | ปิด | บน | ปิด |
5000 | บน | ปิด | ปิด |
10000 | ปิด | ปิด | ปิด |

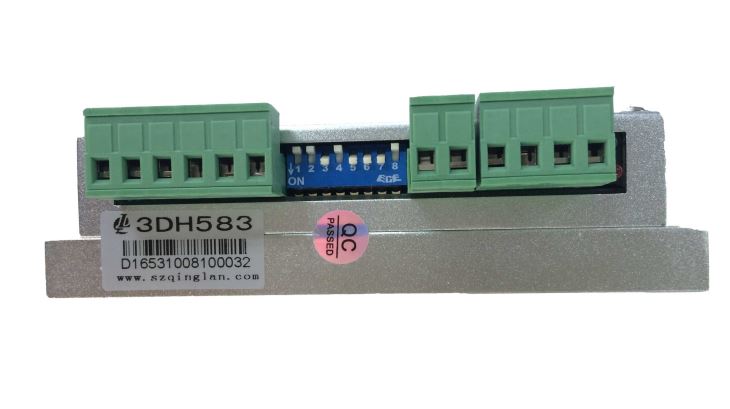

คำอธิบายส่วนต่อประสาน
ชื่อ | ฟังก์ชัน | ลักษณะ |
PWR | ไฟส่องสว่าง | เมื่อเปิดเครื่องไฟสีเขียวจะสว่างขึ้น |
เตือนภัย | มากกว่ากระแส / แรงดัน / เกินแรงดัน แสดงแสง | ถ้าไดรฟ์มากกว่าปัจจุบัน / ภายใต้แรงดันไฟฟ้า / มากกว่าแรงดันไฟฟ้า ไฟสีแดงติดสว่าง |
PU + | ชีพจรอินพุตเป็นบวก | สัญญาณพัลส์: ในโหมดพัลส์เดียว (ชีพจร / ทิศทาง) อินพุตนี้แทนสัญญาณพัลส์ ขอบตกแต่ละใช้งานอยู่; 4-5V สำหรับระดับสูง, 0.5V สำหรับระดับต่ำ ตัวต้านทานการเชื่อมต่อแบบอนุกรมสำหรับการ จำกัด กระแสไฟฟ้าเมื่อใช้ +12V หรือ +24V (ควรเชื่อมต่อตัวต้านทาน 1k สำหรับ +12 V, 2k สำหรับ + 24V) |
PU- | ชีพจรอินพุตเป็นลบ | สัญญาณพัลส์: ในโหมดพัลส์เดียว (ชีพจร / ทิศทาง) อินพุตนี้แทนสัญญาณพัลส์ ขอบตกแต่ละใช้งาน 4-5V สำหรับระดับสูง 0-0.5V สำหรับระดับต่ำ |
DR + | ทิศทางการป้อนข้อมูลเป็นบวก | สัญญาณ DIR: ในโหมดพัลส์เดี่ยวสัญญาณนี้มีระดับแรงดันไฟฟ้าต่ำ / สูง แทนสองทิศทางของการหมุนมอเตอร์ ตัวต้านทานการเชื่อมต่อซีรี่ส์สำหรับการ จำกัด กระแสไฟเมื่อใช้ + 12V หรือ + 24V (ควรเชื่อมต่อตัวต้านทาน 1k สำหรับ + 12V, 2k สำหรับ + 24V) |
DR- | ทิศทางอินพุตเป็นลบ | สัญญาณ DIR: ในโหมดพัลส์เดี่ยวสัญญาณนี้มีระดับแรงดันไฟฟ้าต่ำ / สูง แทนสองทิศทางของการหมุนมอเตอร์ |
MF + | เปิดใช้งานการป้อนค่าเป็นบวก | เปิดใช้งานสัญญาณ: สัญญาณนี้ใช้สำหรับเปิด / ปิดการใช้งานไดรเวอร์ ระดับสูงสำหรับการเปิดใช้งานไดรเวอร์และระดับต่ำสำหรับปิดการใช้งานไดรเวอร์ มักจะเหลือ UNCONNECTED (เปิดใช้งาน) ตัวต้านทานการเชื่อมต่อซีรี่ส์สำหรับการ จำกัด กระแสไฟเมื่อใช้ + 12V หรือ + 24V (ควรเชื่อมต่อตัวต้านทาน 1k สำหรับ + 12V, 2k สำหรับ + 24V) |
MF- | เปิดใช้งานอินพุตเชิงลบ | เปิดใช้งานสัญญาณ: สัญญาณนี้ใช้สำหรับเปิด / ปิดการใช้งานไดรเวอร์ ระดับสูงสำหรับการเปิดใช้งานไดรเวอร์และระดับต่ำสำหรับปิดการใช้งานไดรเวอร์ มักจะเหลือ UNCONNECTED (เปิดใช้งาน) |
V- | กำลังไฟ COM | DC20-50V |
V + | กำลังไฟเข้า VCC | |
ยู | มอเตอร์ยู | มอเตอร์ยู |
V | มอเตอร์โวลต์ | มอเตอร์โวลต์ |
W | มอเตอร์ | มอเตอร์ |
!บันทึก
ตอบ: เชื่อมต่อแหล่งจ่ายไฟอย่างถูกต้องไม่เกิน 50VDC
B: ถ้าสัญญาณควบคุม (PU, DR, MF) มากกว่า 5V โปรดเชื่อมต่อตัวต้านทาน (ที่ขั้ว PU +, DR +, MF +) เพื่อ จำกัด กระแสไฟ
C: หากไฟสัญญาณเตือนเปิดอยู่โปรดตรวจสอบหลังจากปิดเครื่อง
a: ช่วงแหล่งจ่ายไฟคือ 20V - 50VDC หรือไม่? b: มีมอเตอร์สายสั้น ๆ หรืออื่น ๆ หรือไม่?
