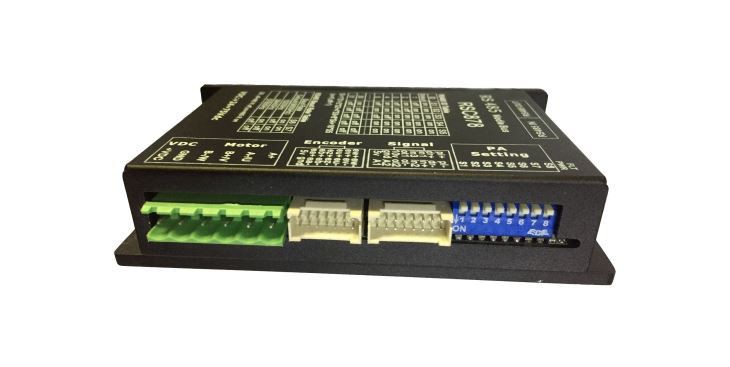

ไดรฟ์ Servo ขั้นตอน ModBus

ดัชนีทางเทคนิคพื้นฐาน

ไฮไลต์

1. รองรับการควบคุม RS485 มาตรฐาน MOdBus

2. ขับสเต็ปมอเตอร์แบบวงปิด 2 เฟส

3. แรงดันไฟฟ้าสูงสุด 50VDC

4. กระแสไฟขาออกสูงสุด 7.8A

5. ฟังก์ชั่นการปรับแต่งพารามิเตอร์อัตโนมัติ

6. ฟังก์ชั่นป้องกันแรงดันไฟฟ้าเกินกระแสเกินและแรงดันไฟฟ้าต่ำ

7. ประสิทธิภาพที่สมบูรณ์แบบ

8. ราคาถูก




RS485 Baud Rate Table

สามารถสิ้นสุดการเลือกตัวต้านทาน SW8: ปิด=ปิด RS485 R ค่าเริ่มต้นคือปิด บน=RS485 R บน

หมายเหตุ: ไดรเวอร์เครือข่ายปลายทางต้องตั้งค่า SW8=on

DIP สลับการตั้งค่า

ไดรฟ์ RS-485 Modbus ใช้สวิตช์ DIP 8 ตัวเพื่อตั้งค่าที่อยู่ RS485 อัตรารับส่งข้อมูลและฟังก์ชันการเลือกตัวต้านทานที่ตรงกัน รายละเอียดดังต่อไปนี้.

หมายเหตุ: ID RS485 ต่ำ 5 ตัวที่กำหนดโดย DIPs, RS485 ID สูง 2 ตัวที่กำหนดโดยพีซี

ตาราง ID RS485

หมายเหตุ: RS485 ID คำนวณสูตร: ID = 1 * S1+2 * S2+4 * S3+8 * S4+16 * S5 ค่าเริ่มต้นคือ 0，0 หมายถึงค่าการออกอากาศสามารถตั้งค่าที่อยู่สูงอื่น ๆ ผ่านพีซีได้

ลิงค์คู่มืออ้างอิง

Closed loop stepper รองรับคู่มือ RS485
