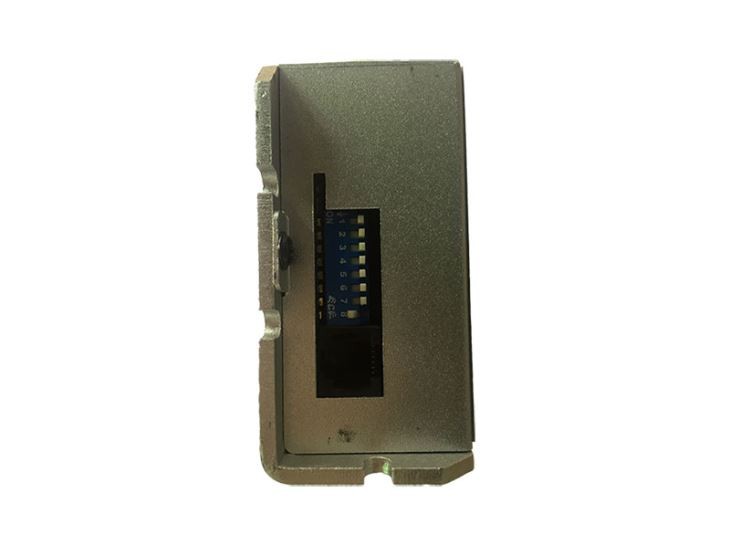

TS508D เป็นสี่แกนในไดรฟ์เซอร์โวไฮบริดซึ่งหมายความว่าสามารถแยกไดรฟ์สำหรับมอเตอร์ในเวลาเดียวกันและเทคโนโลยีการควบคุมกระแสตัวแปรลดความร้อนของไดรฟ์เซอร์โวไฮบริดและเซอร์โวมอเตอร์ง่ายและไดรฟ์เซอร์โวง่าย ซึ่งประหยัดพื้นที่และค่าขนส่งด้านล่างเป็นรายละเอียด:
ข้อมูลจำเพาะ
●เทคโนโลยีดูอัลคอร์ 64 บิตขั้นสูง 64 บิต
●มอเตอร์เซอร์โวไฮบริดสองตัวสามารถซิงโครนัสหรือแยกควบคุมผ่าน RS485
●ระบุพารามิเตอร์ของมอเตอร์เซอร์โวไฮบริดโดยอัตโนมัติหลังจากเปิดเครื่อง
●ทำงานได้อย่างราบรื่นแรงบิดสูงที่ความเร็วปานกลาง / สูง ตอบสนองที่รวดเร็วและความร้อนต่ำการสั่นสะเทือนต่ำ
● Opto - แยกสัญญาณอินพุตควบคุม, สัญญาณเตือนเอาต์พุต OC
●นำตัวแปรขั้นสูงในปัจจุบันและเทคโนโลยีความถี่ตัวแปรมันสามารถลดมอเตอร์และไดรฟ์ความร้อนและการสั่นสะเทือน
●ความถี่พัลส์สูงสุดคือ 500KHZ (ค่าเริ่มต้นคือ 200KHZ)
●มอเตอร์สองตัวสามารถควบคุมได้โดยคำสั่งพัลส์หนึ่งคำสั่งหรือคำสั่งพัลส์สองแชนแนลแยกกัน
●แรงดันไฟฟ้าของอินพุตพัลส์คือ 4.5vdc —28vdc ไม่จำเป็นต้องเชื่อมต่อตัวต้านทานใด ๆ
●ช่วงการตั้งค่าขั้นตอนขนาดเล็กคือ 200 ~ 51200 และขั้นตอนขนาดเล็กสามารถกำหนดได้โดยพอร์ตอนุกรม
●การป้องกันแรงดันเกินแรงดันต่ำและแรงเกิน
คุณสมบัติการขับขี่และคู่มือการเลือก | |
รูปแบบไดรฟ์ | TS508D |
แรงดันไฟฟ้า | 24 ~ 50VDC |
กระแสไฟขาออกสูงสุด | 8A |
เวกเตอร์เกินพิกัดปัจจุบัน | 12A |
น้ำหนัก | 0.5 ก.ก. |
จับคู่สเต็ปเปอร์มอเตอร์แบบปิด | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) ซีรี่ส์ TC57 [TC57-10, TC57-22C, TC57-28, TC57-30BK] ซีรี่ส์ TC60 [TC60-20, TC60-30, TC60-40] ค่าเริ่มต้น (TC28, TC35 หรือมอเตอร์สเต็ปลูปปิดผู้ผลิตรายอื่น) |
เทคโนโลยีการควบคุม | เวกเตอร์ DSP แบบ dual-core DSP 64 บิตลอยตัวควบคุมวงปิด |
ความถี่พัลส์ | สูงสุด 500KHZ ค่าเริ่มต้นคือ 200KHZ |
การป้องกัน | แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, แรงดันเกิน, สัญญาณเกินผิดพลาด |
สัญญาณอินพุต | พัลส์, ทิศทาง, เปิดใช้งานสัญญาณอินพุต, พอร์ตไฟฟ้าระดับ 4.5VDC —28VDC, ไม่จำเป็นต้องเชื่อมต่อตัวต้านทานใด ๆ |
สัญญาณเอาท์พุต | OC output, กระแสสูงสุด output เป็น 100MA, จำเป็นต้องเชื่อมต่อตัวต้านทานแบบ pull-up, แรงดันไฟฟ้าแบบ pull-up สูงสุด 24VDC |
ข้อเสนอแนะเข้ารหัส | AB เข้ารหัสอินพุตที่แตกต่างกันปลายเดียวสามารถปรับแต่ง |
แผนก | ค่าเริ่มต้น 1600 / rcv, DIP เพื่อตั้งค่า 200 ~ 51200 |
ตัวเลือกเปิด - ปิด | MT1 ถึง MT4 สามารถตั้งค่าวงปิดหรือวงเปิดตั้งค่าโดยโฮสต์คอมพิวเตอร์ |
การใช้สภาพแวดล้อม | -5 ℃ ~ 55 ℃ |
คำขอที่กำหนดเองทั่วไป | ตามความต้องการของลูกค้า |
ฟังก์ชั่น DIP
ไดรฟ์ตั้งค่าขั้นตอนไมโครมอเตอร์ทิศทางเริ่มต้นและการตั้งค่าฟังก์ชั่นอื่น ๆ โดย 8 สวิตช์ DIP รายละเอียดดังต่อไปนี้:
ตาราง Pulse / REV
Pul / REV | SW1 | SW2 | SW3 | SW4 |
ค่าเริ่มต้น (200) | บน | บน | บน | บน |
400 | ปิด | บน | บน | บน |
800 | บน | ปิด | บน | บน |
1600 | ปิด | ปิด | บน | บน |
3200 | บน | บน | ปิด | บน |
3600 | ปิด | บน | ปิด | บน |
6400 | บน | ปิด | ปิด | บน |
12800 | ปิด | ปิด | ปิด | บน |
25600 | บน | บน | บน | ปิด |
1000 | ปิด | บน | บน | ปิด |
2000 | บน | ปิด | บน | ปิด |
4000 | ปิด | ปิด | บน | ปิด |
5000 | บน | บน | ปิด | ปิด |
7200 | ปิด | บน | ปิด | ปิด |
8000 | บน | ปิด | ปิด | ปิด |
10000 | ปิด | ปิด | ปิด | ปิด |
หมายเหตุ: เหนือขั้นตอนขนาดเล็กเป็นมาตรฐานของไดรฟ์นี้สำหรับคนอื่น ๆ ตามคำขอของลูกค้าหรือโฮสต์ที่จะกำหนดช่วงคือ 200 ~ 51200
การตั้งค่า DIR มอเตอร์
SW5 = ปิด, 4 ทิศทางมอเตอร์คือ CCW; SW5 = ON, มอเตอร์ 4 ทิศทางคือ CW
การเลือกโหมด
SW6 = OFF, มอเตอร์ 4 ตัวเป็นโหมดควบคุมเวกเตอร์ FOC;
SW6 = ON, มอเตอร์ 4 ตัวเป็นโหมดควบคุมการเคลื่อนที่ด้วยจุดความเร็วสูง PM
การคัดเลือกมอเตอร์
SW7 = ดับเลือกเซอร์โวมอเตอร์เซอร์โว TC42 และ TC57 ของเรา
SW7 = เปิดเลือกเซอร์โวมอเตอร์ไฮบริด TC60 และ TC86 ของเรา
ถ้าสำหรับ TC28 หรือเซอร์โวมอเตอร์ไฮบริดของ บริษัท อื่นกรุณาติดต่อเราเพื่อรับการสนับสนุนก่อนซื้อ
การเลือก PULSE
SW8 OFF = PUL + DIR
SW8 = ON, โหมดพัลส์คู่ (CW / CCW)
การตั้งค่าปัจจุบัน
กระแสสูงสุด | กระแส RMS | SW5 | SW6 | SW7 |
ค่าเริ่มต้น | 1.4A (PK) | ปิด | ปิด | ปิด |
2.1A | 1.5A | บน | ปิด | ปิด |
2.7A | 1.9A | ปิด | บน | ปิด |
3.2A | 2.3A | บน | บน | ปิด |
3.8A | 2.7A | ปิด | ปิด | บน |
4.3A | 3.1a | บน | ปิด | บน |
4.9A | 3.5A | ปิด | บน | บน |
5.6A | 4.0A | บน | บน | บน |
สายไฟและมิติ TS508D
