ชุดควบคุมการกัด 4 แกน (ชุดควบคุมการเจาะ) ด้วย PLC

แนะนำผลิตภัณฑ์: ชุดควบคุมการกัด 4 แกน (ชุดควบคุมการเจาะ) ด้วย PLC

ตัวควบคุมการกัด ECN4000TM เป็นระบบซีเอ็นซีรุ่นใหม่ในฐานะที่เป็นรุ่นอัพเกรดจะรองรับวงจรการกัดการคว้านและการเจาะ ใช้ซีพียูที่มีความสามารถสูง 32 บิตและ FPGA ที่ตั้งโปรแกรมได้ขนาดใหญ่มากใช้เทคโนโลยีการควบคุมงานแบบเรียลไทม์และเทคโนโลยีการแก้ไขฮาร์ดแวร์แบบเรียลไทม์และสามารถทำการควบคุมการเคลื่อนไหวที่มีความแม่นยำระดับ µm และการควบคุมตรรกะ PLC ควบคุมด้วย PLC

ลักษณะผลิตภัณฑ์: ชุดควบคุมการกัด 4 แกน (ชุดควบคุมการเจาะ) ด้วย PLC

●ควบคุมสี่แกน การเชื่อมโยง 4 แกน; อะนาล็อก 2 แกน

●วงจรการแก้ไข 1 มิลลิวินาทีความแม่นยำในการควบคุม0.1μm

●สองช่องทาง -10V ~ 10V แรงดันอนาล็อกเอาท์พุทรองรับการควบคุมแกนคู่

●สามารถเลือกชนิดแบบเชิงเส้นชนิดดัชนีและชนิด S และชนิดความเร่งและความเร่ง

●ฝังตัวด้วยการโปรแกรม PLC สามารถเลือกการเขียนโปรแกรม PLC ที่ทำงานอยู่ในปัจจุบันได้

● PLC แสดงผลแบบออนไลน์, ตรวจสอบเวลาจริง, ติดตามสัญญาณแบบเรียลไทม์

●รองรับการเขียนโปรแกรมแมโครชนิดคำสั่งสนับสนุนรหัสแมโครพร้อมการเรียกพารามิเตอร์

●สามารถตั้งค่าการกรีดและการกรีดแบบยืดหยุ่นได้โดยพารามิเตอร์

●รวมถึงเกลียวสเกลพิกัดเชิงขั้ววงกลมคงที่และความหลากหลายของฟังก์ชั่นวงจรผสม slotting

●รวมถึงการเตือนภัยในอดีตและฟังก์ชั่นการทำงานต่อทำให้สะดวกสำหรับผู้ใช้ในการใช้งานและบำรุงรักษา

●สนับสนุนรหัสผ่านหลายระดับสำหรับการบำรุงรักษาและการจัดการอุปกรณ์

●อินพุตทั่วไป 36 จุด / เอาต์พุตทั่วไป 36 จุด

●รองรับพอร์ต RS232 และ USB มาตรฐานรองรับการทำงานของเอกสารดิสก์ U การกำหนดค่าระบบและซอฟต์แวร์ที่อัปเดตสามารถตอบสนองฟังก์ชั่นการถ่ายโอนเอกสารพอร์ตอนุกรมการตัดเฉือน DNC และการตัดเฉือน USB ออนไลน์

แกนควบคุม: ตัวควบคุมการกัด 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

●แกนควบคุม: 4 แกน (X, Y, Z, A)

●แกนเชื่อมต่อ: 4 แกนฟังก์ชั่นการป้อนแกน

●ตำแหน่งคำสั่งช่วง:

อินพุตอินพุต (G21) -9999.9999mm ~ 9999.9999mm, หน่วยคำสั่งต่ำสุด: 0.0001 มม.

อินพุตนิ้ว (G20): -999.9999inch ~ 999.9999inch หน่วยคำสั่งต่ำสุด: 0.0001 นิ้ว

●ปันส่วนอุปกรณ์อิเล็กทรอนิกส์: ตัวคูณคำสั่ง 1 ~ 65536, ตัวคูณคำสั่ง 1 ~ 65536

●ความเร็วในการเคลื่อนที่อย่างรวดเร็ว: สูงสุด 60m / นาที

●การแทนที่แบบเร็ว: F0, 25%, 50%, 100% สี่ระดับแบบเรียลไทม์

●อัตราการป้อนตัด: ความเร็วในการป้อนสูงสุด: สูงสุด 15m / นาที (G94) หรือ 500.00mm / r (G95)

●การแทนที่อัตราฟีด: 0 ~ 150% การปรับแบบเรียลไทม์สิบหกระดับ

●อัตราการป้อนด้วยตนเอง: 0 ~ 150% การปรับเวลาจริงสิบหกระดับ

●การให้อาหาร MPG: 0.001 มม. 0.01 มม. 0.1 มม. 1 มม. สี่เกียร์

●การป้อนแบบขั้นตอนเดียว: 0.001 มม. 0.01 มม. 0.1 มม. 1 มม. สี่เกียร์

โหมดการแก้ไข●: การแก้ไขเชิงเส้นการแก้ไขส่วนโค้งการแก้ไขเกลียวและแร็พ ragid

ฟังก์ชั่นลบมุมอัตโนมัติ

ประเภทการเร่งความเร็ว / การลดความเร็ว:

●การป้อนตัด: ก่อนที่จะเร่งความเร็วและลดความเร่งประเภทเชิงเส้นก่อนที่จะเร่งความเร็วและลดความเร่งประเภท S หลังจากการเร่งความเร็วและความเร่งประเภทเชิงเส้นและหลังจากการเร่งความเร็วและประเภทดัชนีความเร่ง

●การเคลื่อนที่อย่างรวดเร็ว: ก่อนการเร่งความเร็วและการลดความเร่งเชิงเส้นประเภทก่อนการเร่งความเร็วและการลดความเร็วชนิด S หลังจากการเร่งความเร็วและการลดความเร็วเชิงเส้นประเภทและหลังจากการเร่งความเร็วและการลดความเร่งประเภทดัชนี

●ระบบที่มีฟังก์ชั่นแสดงตัวอย่างสามารถอ่านการเขียนโปรแกรม NC ได้ 15 รายการทำการแก้ไขเส้นขนาดเล็กด้วยความเร็วสูงและราบรื่นเหมาะสำหรับการประมวลผลของเครื่องมือเครื่องจักรส่วนประกอบ

●ความเร็วเดิมของการเร่งความเร็วและการลดความเร็วความเร็วสิ้นสุดและความเร็วเร่งและความเร็วเร่งที่กำหนดโดยพารามิเตอร์

●โหมดแมนนวลโหมดมือล้อหลังจากการเร่งความเร็วและการควบคุมการชะลอตัวโหมดล้อมือสามารถเลือกโหมดฉุกเฉินหรือโหมดการทำงานเต็มรูปแบบ

●การวางตำแหน่งอย่างรวดเร็วสามารถเลือกเส้นหรือเส้นที่ขาด

ฟังก์ชั่นแกนแกน: ตัวควบคุมการกัด 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

●สองช่องทาง -10V ~ 10V แรงดันอนาล็อกเอาท์พุทรองรับการควบคุมแกนคู่

●ตัวเข้ารหัสแกน: สามารถตั้งค่าสายเข้ารหัส (100 p / r ~ 5000p / r)

●อัตราการส่งข้อมูลตัวเข้ารหัสและแกนหมุน: (1 ~ 255) :( 1 ~ 255)

●ปันส่วนแกนหมุน: 50% ~ 120% แปดขั้นตอนการเปลี่ยนแบบเรียลไทม์โดยรวม

●แกนควบคุมความเร็วคงที่ของแกนหมุน

●การแตะที่วงกลมการกรีดแบบแข็ง

ฟังก์ชั่นเครื่องมือ

●การชดเชยความยาวเครื่องมือ

การชดเชยความแม่นยำ:

●การชดเชยความผิดพลาดของสนามเกลียว: จุดชดเชยระยะเวลาการชดเชยชดเชยตำแหน่งที่สามารถตั้งค่าได้

●การชดเชยแบคแลช: สามารถกำหนดช่วงเวลาย้อนกลับเป็นเครื่องมือเครื่องจักรการแก้ไขโดยความถี่คงที่หรือความเร็วในการยก

โหมด.

ฟังก์ชั่น PLC: ตัวควบคุมการกัด 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

●การเขียนโปรแกรม PLC สองระดับความเร็วในการทำงานคือ1.5μs / ขั้นตอนคำสั่งพื้นฐาน 4700 ขั้นตอนส่วนใหญ่วงจรของการเขียนโปรแกรมระดับแรกคือ 8ms

●สนับสนุนคำเตือน PLC และการเตือน PLC

●รองรับการเขียนโปรแกรม PLC ทวีคูณ (ส่วนใหญ่ 20) สามารถเลือกการตั้งโปรแกรม PLC ปัจจุบันได้

●คำสั่ง 45 ชนิด (คำสั่งพื้นฐาน 10 ชนิดคำสั่งฟังก์ชัน 35 ชนิด)

●อินพุต / เอาต์พุตยูนิต I / O: 36/36

อินเตอร์เฟซการแสดงผล: ตัวควบคุมการกัด 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

●จอ LCD ไวด์สกรีนขนาด 7.0 นิ้ว, 800 × 480 ตาข่าย

●การแสดงภาษาจีนอังกฤษและอื่น ๆ ทวีคูณ

●พา ธ เครื่องมือ 2D แสดงขึ้น

●นาฬิกาเรียลไทม์

โหมดการทำงาน:

●โหมดการทำงาน: แก้ไขอัตโนมัติป้อนข้อมูลรีเซ็ตเครื่องมือเครื่องล้อมือ / ขั้นตอนเดียวคู่มือ DNC

●การจัดการอำนาจดำเนินการหลายอย่าง

●การบันทึกการเตือนภัย

โปรแกรมแก้ไข: คอนโทรลเลอร์แบบ 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

●ความจุของโปรแกรม: 56MB สามารถเก็บโปรแกรมได้สูงสุด 400 โปรแกรม (รวมโปรแกรมย่อย, โปรแกรมมาร์โค)

●ฟังก์ชั่นแก้ไข: การเขียนโปรแกรม / การเขียนโปรแกรมส่วน / การดึงคำ, แก้ไข, ลบ, คัดลอกและติด

●รูปแบบการเขียนโปรแกรม: รหัส ISO, รองรับโปรแกรมแมโครคำสั่ง, รองรับพิกัดสัมพัทธ์, พิกัดร่วมและพิกัดเชิงขั้ว

●การเรียกโปรแกรมมิง: รองรับมาโครที่มีการเรียกพารามิเตอร์, การซ้อนโปรแกรมย่อยระดับ 4

ฟังก์ชั่นการสื่อสาร: 4 แกนควบคุมการกัด (เจาะควบคุม) ด้วย PLC

● RS232: โปรแกรมชิ้นส่วนพารามิเตอร์และเอกสารบางอย่างการส่งสองทางสนับสนุนโปรแกรม PLC อัพเดตซอฟต์แวร์พอร์ตอนุกรมของซอฟต์แวร์

● USB: การดำเนินงานเอกสารดิสก์ U, การประมวลผลดิสก์ U โดยตรง, สนับสนุนโปรแกรม PLC, ซอฟต์แวร์ระบบ U diskupdate

●รองรับฟังก์ชั่นการประมวลผลพอร์ตอนุกรม DNC และฟังก์ชั่นการประมวลผลออนไลน์ USB, ความน่าเชื่อถือและความปลอดภัย

ฟังก์ชั่นความน่าเชื่อถือและความปลอดภัย

●หยุดฉุกเฉิน

●ขีด จำกัด เส้นทางของฮาร์ดแวร์

●ตรวจสอบเส้นทางซอฟต์แวร์

●การสำรองข้อมูลและการกู้คืนข้อมูล

ขนาด: ตัวควบคุมการกัด 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

รหัส G / M

บริการสินค้า: คอนโทรลเลอร์ 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

ECON ให้บริการด้านเทคนิคตั้งแต่ต้นจนจบและจะเสนอการรับประกันหนึ่งปี ปัญหาใด ๆ สามารถส่งอีเมลไปยังวิศวกรด้านเทคนิคและการขายของเราหรือแชทโดยตรงบนเว็บไซต์ของเรา

การชำระเงินและการจัดส่ง: คอนโทรลเลอร์แบบ 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

ECON รองรับ T / T, Paypal, Western Union ในการชำระเงิน เราสามารถจัดส่งด่วนอากาศและการขนส่งทางทะเลเรามีทีมงานมืออาชีพในการจัดการกับโลจิสติก

คำแนะนำ: คอนโทรลเลอร์แบบ 4 แกน (ตัวควบคุมการเจาะ) ด้วย PLC

ไดรฟ์ AC Servo

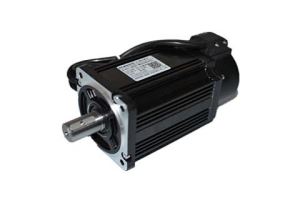

AC Servo Motor
